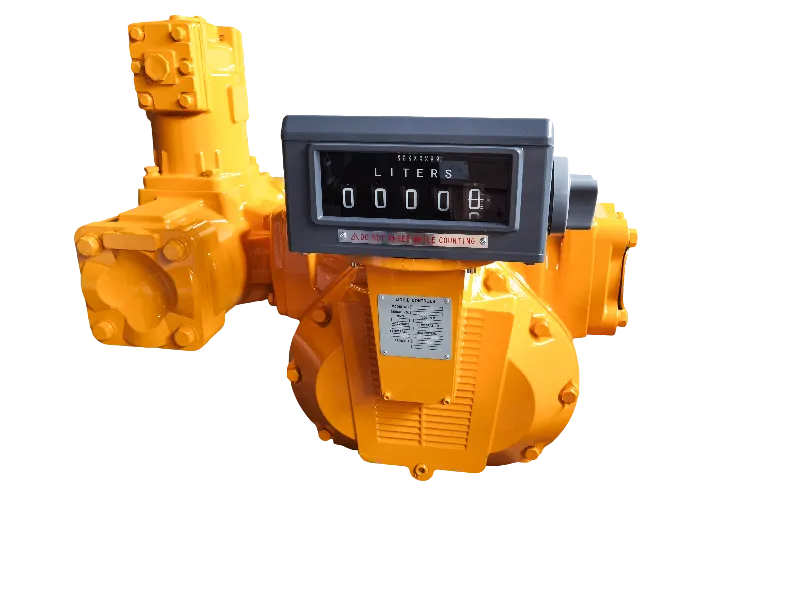

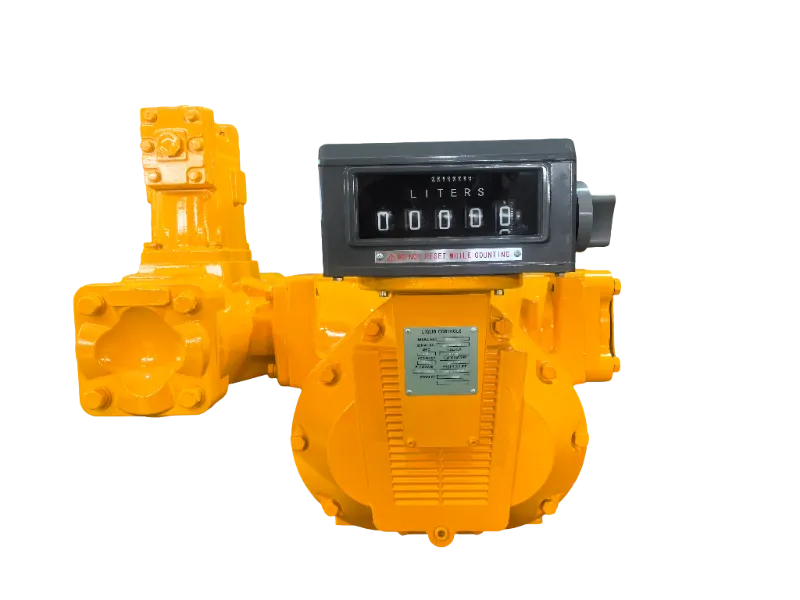

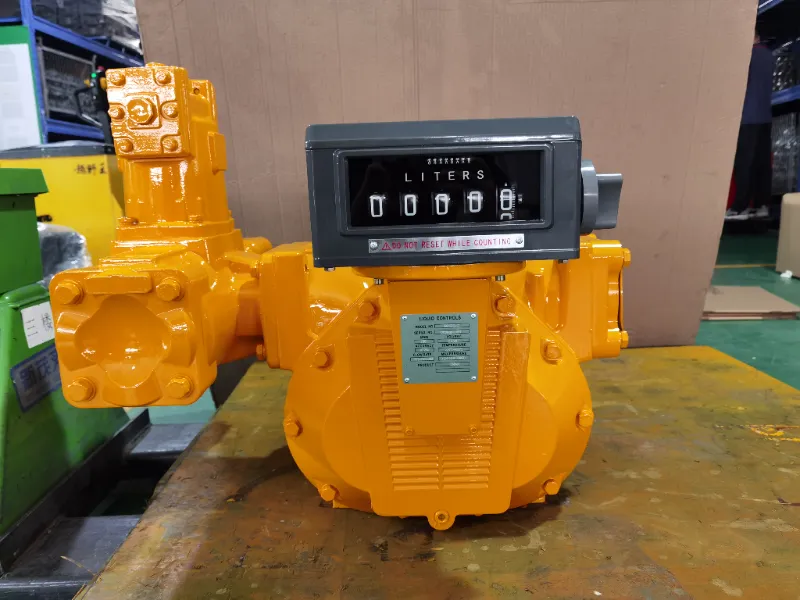

4-инчни мерач протока за контролу течности

Систем контроле протока у цевоводу М серије је решење за мерење дизајнирано за допуњавање и цевоводе за пренос горива са великим протоком. Овај мерач протока за контролу течности од 4 инча има компактну структуру, једноставан рад, једноставно одржавање, поуздане перформансе и модеран изглед. Погодан је за керозин, дизел, бензин и мешана горива.

Овај мерач протока садржи комору за течност са осовином која пречи и две померајуће осовине које се ротирају синхронизовано са одговарајућим зупчаницима. Флуид улази у комору, осовина која омета ротира под притиском, две потисне осовине следе, а течност пролази до излаза – претварајући линеарни ток у ротационо кретање. Мерач протока за контролу течности од 4 инча мери проток на основу ометања ротације вратила, који се преноси преко бројача или импулсног сигнала до рачунарског терминала.

Параметар је следећи.

Структура

Овај мерач протока за контролу течности од 4 инча састоји се од коморе за течност, запречног вратила, вратила за померање, синхроних зупчаника и уређаја за излаз бројача или импулса. Препречна осовина и две осовине за померање раде заједно у комори за флуид, постижући прецизно дозирање кроз синхронизовану ротацију зупчаника.

Феатуре

Мерач протока за контролу течности од 4 инча има компактну и робусну структуру која обезбеђује лак рад и једноставно одржавање, док пружа безбедне и поуздане перформансе у захтевним окружењима за пуњење горива. Његов јединствени дизајн осовине која омета и помера претвара линеарни проток флуида у ротационо кретање, омогућавајући високо прецизно мерење у широком опсегу протока. Мерач је посебно погодан за апликације за допуњавање горива са великим протоком и мерење на цевоводима, са модерним изгледом који допуњује напредне системе управљања горивом. Поред тога, нуди опциони бројач или импулсни излаз за беспрекорно прикупљање података и интеграцију са постојећим контролним системима.

Апликације

Мерење утовара и истовара горива у рафинеријама и прерађивачким постројењима

Камион цистерна и ТНГ цистерна за мерење преноса

Точење тешког горива за велике камионе и авионе.

Услови инсталације и рада

 Мерач протока за контролу течности од 4 инча мора бити у складу са свим безбедносним, вентилационим, противпожарним и електричним стандардима. Цеви се морају очистити пре уградње. Поставите мерач на стабилну платформу — не директно на цевовод — да бисте избегли изобличење услед термичког ширења или напрезања прирубнице. Уградите сито узводно и вертикални елиминатор ваздуха на улазу ако је потребно. Током покретања, полако пуните мерач да бисте уклонили ваздух, држите излазни вентил затвореним док се бројач не окрене, а затим га потпуно отворите након што течност прође. Никада немојте пуштати мерач на суво дуже од пет минута; остати унутар номиналног опсега протока. Спречите хидраулички удар и топлотно ширење одговарајућим брзинама затварања вентила и функционалним вентилима за растерећење. Немојте користити мерач када су на путу протока присутни ваздух, мехурићи или пара.

ФАК

П1: Да ли смер протока утиче на мерач?

А1: Да. Смер протока утиче на тачност дозирања. Пребаците погонски зупчаник ако је потребно бројање уназад.

П2: Која је минимална количина поруџбине?

А2: МОК је 1 јединица.

П3: Које опције паковања су доступне?

А3: Доступне су и дрвене кутије и картони - можете одабрати према вашим жељама.
