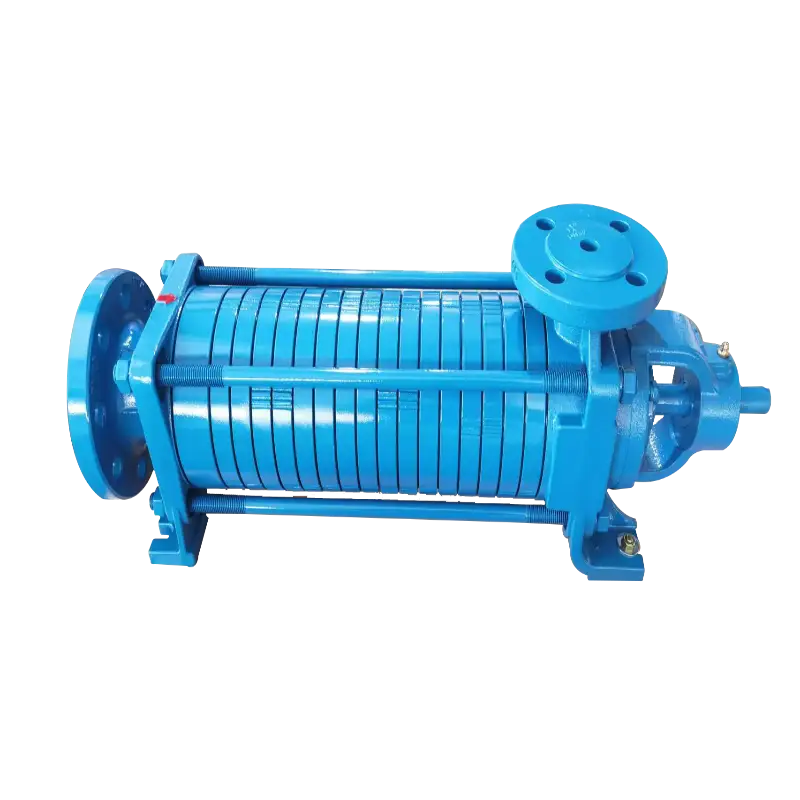

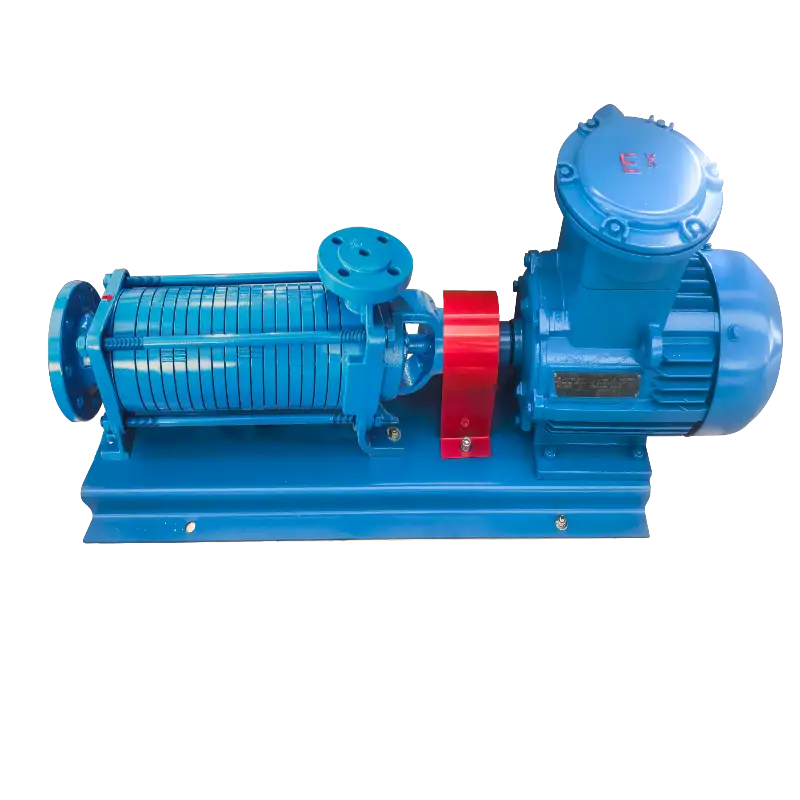

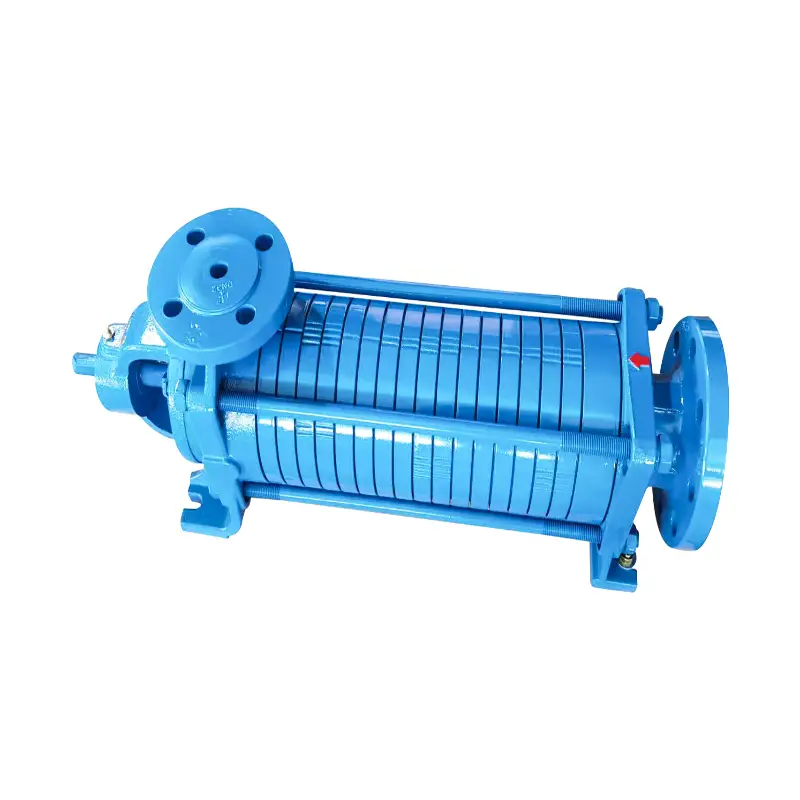

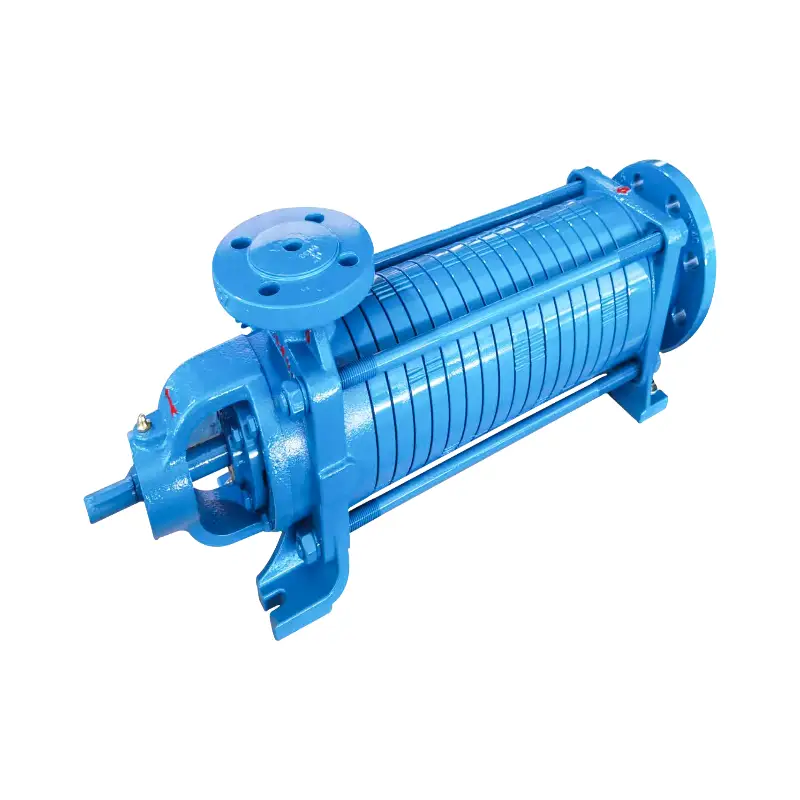

Ова вишестепена ТНГ пумпа је центрифугална пумпа са каналом протока са хоризонталним дизајном и 8 степени. Усваја механичко заптивање без спољашњег хлађења. Опремљена турбином за претходну компресију на усисном крају, ова вишестепена ТНГ пумпа ради одлично под условима ниског НПСХ, нудећи висок проток и висок притисак.
Пумпа се састоји од четири главне компоненте: потпорног дела, погонског дела, лежајева и заптивних компоненти. Носиви део се састоји од улазног потпорног оквира, излазног потпорног оквира, склопа предње чахуре водеће лопатице, преграде водеће лопатице, склопа чахуре водеће лопатице, излазног конектора, поклопца и кућишта лежаја – излазни конектор користи вијке за везивање за стезање сваке секције како би формирао радну комору. Погонски део се састоји од погонског вратила, предњег радног кола, бакарног радног кола и паралелног кључа – вратило покреће радно коло кроз кључ да би се створила центрифугална сила. Лежајеви укључују предње клизне лежајеве лопатице, клизне лежајеве водеће лопатице и котрљајуће лежајеве. Компоненте за заптивање се састоје од О-прстенова и механичких заптивки.
Параметар је следећи.
|
Смер ротације |
У смеру супротном од казаљке на сату када је окренут према крају погонског вратила |
|
Максимални радни притисак |
2,8 Мпа |
|
Брзина |
1450 о/мин |
|
Повер |
5.5кв, 380В |
|
Температура околине |
-20°Ц до 60°Ц |
|
Стаге |
8 |
Ова вишестепена пумпа за ТНГ има хоризонтални дизајн са 8-степеним радним колима, пружајући висок напон и велики излазни проток. Механички заптивач не захтева додатни систем хлађења, што поједностављује инсталацију и одржавање. Предкомпресиона турбина на усисном крају ефикасно смањује захтеве за НПСХ, обезбеђујући стабилан рад чак и под лошим условима усисавања. Са компактном структуром и глатким радом, ова вишестепена пумпа за течни гас је погодна за континуиране тешке услове рада.
Ова вишестепена ТНГ пумпа је погодна за пуњење цилиндара, пумпање ТНГ-а из надземних резервоара за складиштење и утовар и истовар камиона цистерне. Ради са разним медијима укључујући ТНГ, керозин, дизел и друге течности.
П1: Зашто ТНГ вишестепена пумпа не ради?
А1: Проверите мотор и проверите да ли се тело пумпе заглавило (страни предмети или неуравнотежени завртњи).
П2: Зашто ТНГ вишестепена пумпа јако вибрира?
А2: Проверите поравнање између мотора и пумпе – проверите конзистентност монтажних матица и централне висине.
П3: Како поправити цурење из вишестепене пумпе за ТНГ?
А3: Проверите механичку заптивку (оштећење или нетачна висина – стандардно 2,5 мм±0,5 мм) и проверите истрошеност О-прстенова.
